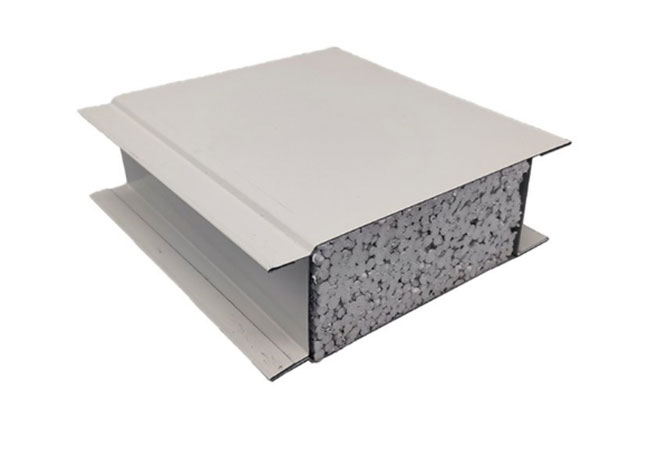

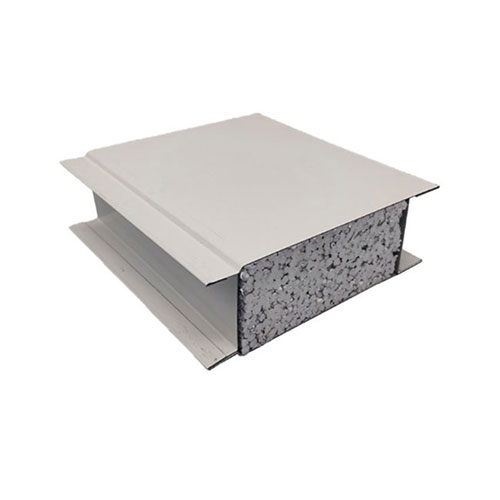

एसेप्टिक विभाजन प्यानल

निर्माण सामग्रीको निर्माताको रूपमा, जेसन भवन निर्माण सामग्रीले क्रस-प्रदूषण रोक्न डिजाइन गरिएको एसेप्टिक विभाजन प्यानलहरू प्रदान गर्दछ। यी प्यानलहरूमा एकसमान मोटाई, बलियो संरचना, र वाटरप्रूफ, सफा गर्न सजिलो सतहहरू छन् जसले दीर्घकालीन बाँझोपन कायम राख्छ; थप रूपमा, तिनीहरूले एक हल्का डिजाइनको घमण्ड गर्दछ जसले सुविधाजनक स्थापना, विघटन, र लचिलो पुन: कन्फिगरेसनको लागि अनुमति दिन्छ।

एसेप्टिक विभाजन प्यानल के हो

एसेप्टिक विभाजन प्यानल कोर डिजाइन फोकसको रूपमा सफा जोनिङको साथ शुद्धीकरण प्यानल हो, क्रस-जोन वायु परिसंचरण र प्रदूषण फैलावट मुद्दाहरूलाई सम्बोधन गर्दै। साधारण विभाजन प्यानलहरूबाट मुख्य भिन्नता चार-किनारा चरणबद्ध सील संरचनामा हुन्छ, प्रत्येक स्थापित प्यानलको बीचमा डबल सील अवरोध सिर्जना गर्दछ।

थप रूपमा, विभाजन प्यानलहरू र छत र भुइँहरू बीचको जडानहरूमा विशेष सिलहरू कन्फिगर गरिएका छन्, प्रत्येक स्वतन्त्र ठाउँको लागि वायुरोधीता सुनिश्चित गर्दै र विभिन्न सरसफाइ स्तरहरूको क्षेत्रहरू बीचको हावा क्रस-फ्लोलाई रोक्न।

एसेप्टिक जोनिंग विभाजन डिजाइन मुख्य बिन्दुहरू

एसेप्टिक विभाजन प्यानलहरूसँग विभाजन डिजाइनमा फोकस गर्न तीन मुख्य नोडहरू:

एयर प्रेशर ग्रेडियन्ट जोनिंग- एक सकारात्मक दबाव भिन्नता5 - 15Paविभिन्न सरसफाइ स्तरहरूको क्षेत्रहरू बीचमा राख्नुपर्छ। विभाजन प्यानलहरूको समग्र वायु टाइटनेसले सीधा दबाव भिन्नता स्थिरतालाई असर गर्छ।

सामग्री स्थानान्तरण अलगाव— कार्यशाला सामग्री पासवेजका लागि बफर कोठा वा पास-थ्रु झ्यालहरू सिफारिस गरिन्छ। क्रस-जोन एयरफ्लो एक्सचेन्जबाट बच्नको लागि विभाजन प्यानलहरूमा खोलिएको सील हुनुपर्छ।

कर्मचारी पहुँच नियन्त्रण- विभिन्न क्षेत्रहरू बीच एयर शावर वा चेन्जिङ कोठाहरू स्थापना गरिएका छन्। ढोका खोल्ने वरिपरि विभाजन प्यानलहरूलाई सुदृढीकरण चाहिन्छ, संरचनात्मक बल बढाउनको लागि धातुको ढोका फ्रेमहरू स्थापना गरिएको छ।

प्रत्येक क्षेत्रको लागि दबाव भिन्नता दिशा र वायु परिवर्तन दर आवश्यकताहरू स्पष्ट गर्दै, जोनिङ डिजाइन चरणको समयमा वायुप्रवाह संगठन रेखाचित्र कोर्न सिफारिस गरिन्छ, त्यसपछि विभाजन प्यानल लेआउट र चयनको साथ अगाडि बढ्नुहोस्। Jiesen टोलीले विस्तृत रेखाचित्र डिजाइन समर्थन प्रदान गर्न सक्छ।

प्राविधिक विशिष्टताहरू मुख्य बिन्दुहरू

प्यानल मोटाई:50mm (मानक) / 75mm / 100mm

मूल सामग्री घनत्व:रक ऊन ≥ 120 kg/m³ / PU लगभग 40 - 45 kg/m³

सील विधि:जिब्रो-र-ग्रुभ + EPDM सील स्ट्रिपहरू / एल्युमिनियम मिश्र धातु कील + खोक्रो सील

एयर टाइटनेस टेस्ट:हावा चुहावट दर ≤२%50Pa अन्तर्गत दबाव भिन्नता

ध्वनि इन्सुलेशन प्रदर्शन:RW ≥ 30dB (50mm बाक्लो PU) / RW ≥ 35dB (75mm बाक्लो चट्टान ऊन)

प्रभाव प्रतिरोध:10kg बालुवा झोला 1m उचाइबाट खस्यो, प्यानलमा कुनै भेदक क्षति छैन

अनुप्रयोग उद्योग र परिदृश्यहरू

फार्मास्यूटिकल इन्टरप्राइज फिलिंग कार्यशालाहरू- क्रस-प्रदूषण रोक्न विभिन्न औषधि प्रजातिहरू बीच शारीरिक अलगाव

खाद्य अतिरिक्त उत्पादन कार्यशालाहरू- अम्लीय र क्षारीय उत्पादन क्षेत्रहरू बीच विभाजन

PE झोला भर्ने कार्यशालाहरू- भरिने क्षेत्र र बाहिरी प्याकेजिङ सामग्री भण्डारण क्षेत्र बीच सफा अलगाव

कस्मेटिक्स इमल्सिफिकेशन कार्यशालाहरू- इमल्सिफिकेशन ट्यांक क्षेत्र र विश्राम क्षेत्र बीच जोनिंग नियन्त्रण

तेस्रो-पक्ष परीक्षण प्रयोगशालाहरू— सूक्ष्मजीवविज्ञान कोठा र भौतिक र रासायनिक कोठाहरू बीचको कडा विभाजनहरू

ग्लास विभाजन संग तुलना

ग्लास विभाजनहरूले राम्रो प्रकाश प्रसारण प्रदान गर्दछ तर पूर्ण सिलिङ हासिल गर्न सक्दैन (सीलेन्ट पुरानो र ढिलो हुने दीर्घकालीन जोखिमहरूको साथ, गिलास र किल बीचको अन्तरमा सीलेन्ट आवश्यक छ)। तिनीहरू पनि भारी छन् (10mm टेम्पर्ड ग्लास लगभग छ25kg/m²)।

यद्यपि एसेप्टिक विभाजन प्यानलहरू अपारदर्शी छन्, अवलोकन विन्डोहरू उचित रूपमा भित्तामा स्थापना गर्न सकिन्छ (डबल-लेयर सिल गरिएको गिलास अवलोकन विन्डो, आकार300mm × 400mm, पर्खाल जस्तै मोटाई संग), सील अखण्डता कायम राख्दा दृश्य आवश्यकताहरु पूरा।

विभाजन प्यानलको लागत लगभग छ40% - 50%गिलास विभाजनहरू, गिलास भन्दा राम्रो थर्मल इन्सुलेशन र ध्वनि इन्सुलेशन प्रदर्शनको साथ।

अनुकूलन निर्देशनहरू

विभाजन प्यानलहरू निम्न प्यारामिटरहरू अनुसार अनुकूलित गर्न सकिन्छ:

प्यानल खोल्ने— अवलोकन विन्डोज, पास-थ्रु विन्डोज, भेन्टिलेसन ओपनिङ्स, फ्याक्ट्रीमा प्रि-कट, सिधै साइटमा स्थापनाको लागि स्थानहरू सुरक्षित गर्नुहोस्।

विशेष आकारको प्यानलहरू— गैर-दायाँ-कोण कुनाहरू वा बहुभुज कार्यशालाहरूको लागि, CAD रेखाचित्रहरू प्रदान गर्नुहोस्, वास्तविक कोणहरू अनुसार अनुकूलित उत्पादन।

स्तम्भ क्लेडिंग प्यानलहरू- स्टिल संरचना कारखाना स्तम्भहरू, U-आकार वा L-आकारको अनुकूलित उत्पादन र्‍याप गर्नका लागि, एक पटकको कारखानाले साइटमा स्प्लिसिङ घटाउँछ।

आवेदन मुद्दा

Jiangsu प्रान्तको एक फार्मास्यूटिकल उद्यममा ठोस तयारी कार्यशालालाई दुई छेउछाउको उत्पादन लाइनहरू - उत्पादन लाइन A उत्पादन गर्ने सेफालोस्पोरिन ड्रग्स र उत्पादन लाइन B ले साधारण मौखिक तयारीहरू उत्पादन गर्ने बीचमा पूर्ण भौतिक अलगाव आवश्यक थियो।

दुई क्षेत्रहरू बीच कुनै हावा क्रस-फ्लो वा कर्मचारीहरू क्रस-प्रदूषणलाई अनुमति दिइएन।75mm मोटो रक ऊन एसेप्टिक विभाजन प्यानलछत देखि संरचनात्मक भुइँ स्ल्याब सम्म विस्तार बिना खाली विभाजन संग, चयन गरिएको थियो। सबै पर्खाल पाइप खोलिएको थियो।

पोस्ट-समाप्ति दबाव भिन्नता परीक्षण परिणाम:12Paआसपासका क्षेत्रहरू बीच सकारात्मक दबाव भिन्नता कायम राखिएको थियो, जोनहरूमा कुनै कण फैलावट भेटिएन।

विभिन्न क्षेत्रीय स्तर विभाजन कन्फिगरेसन सन्दर्भ

FAQ

Q1: एसेप्टिक विभाजन प्यानल र साधारण विभाजन प्यानल बीच के भिन्नता छ?

A1: मुख्य भिन्नता चार-किनारा चरणबद्ध सील संरचनामा निहित छ, प्रत्येक स्थापित प्यानल बीच एक डबल सील अवरोध गठन। साधारण विभाजन प्यानलहरू सामान्यतया सील उपचार बिना साधारण ल्याप जोइन्टहरू प्रयोग गर्छन्, जसले विभिन्न सरसफाइ क्षेत्रहरू बीच वायुरोधीता सुनिश्चित गर्न सक्दैन।

Q2: विभिन्न सरसफाइ क्षेत्रहरू बीच दबाव भिन्नता स्थिरता कसरी सुनिश्चित गर्ने?

A2: सिल गरिएको विभाजन प्यानलहरू प्रयोग गर्नुको अतिरिक्त, दबाब भिन्नता स्थिरताको लागि छत, भुइँ, पाइप खोल्ने र ढोकाको खाली ठाउँहरू सहित - ठाउँको समग्र सील आवश्यक पर्दछ। यो प्रणालीको सील प्रदर्शन प्रमाणित गर्न स्थापना पछि एक व्यापक airtightness परीक्षण सञ्चालन गर्न सिफारिस गरिएको छ।
